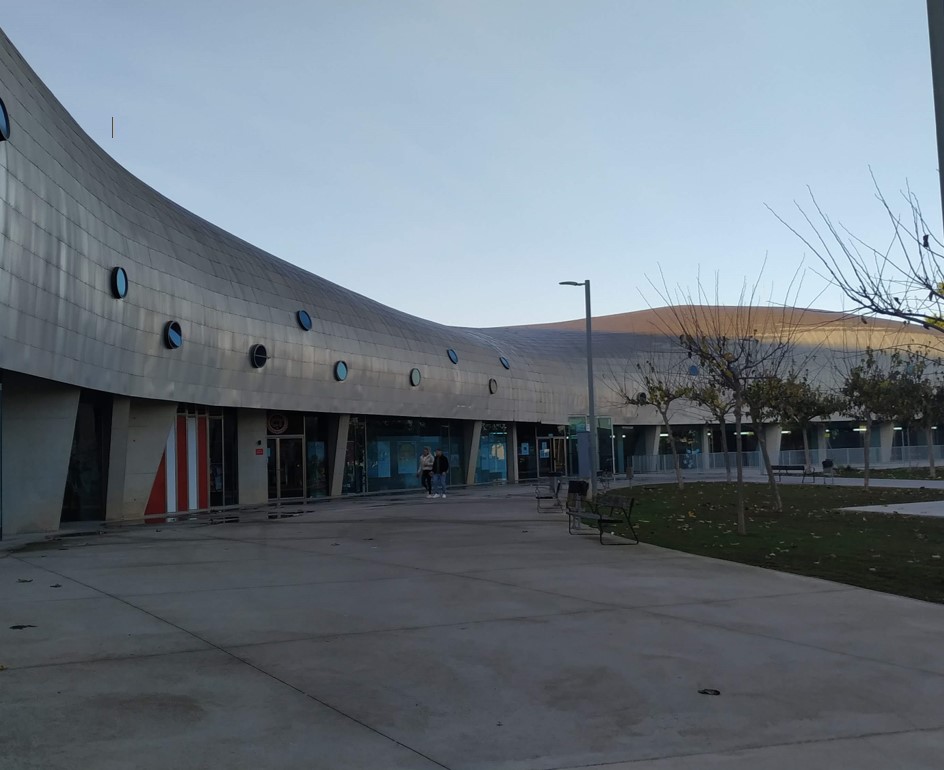

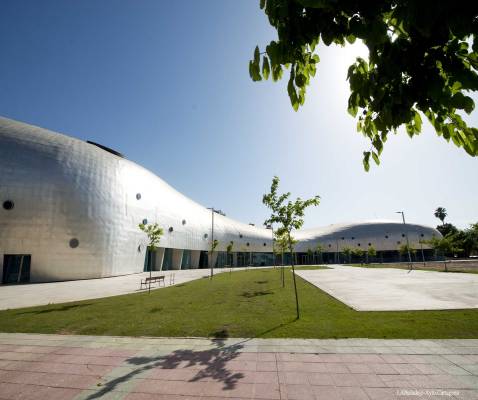

ACTUACIONES EN MATERIA DE EFICIENCIA ENERGÉTICA, ACCESIBILIDAD, SOSTENIBILIDAD Y DIGITALIZACIÓN EN EL PALACIO DE DEPORTES DE CARTAGENA.
Datos del Proyecto
- Estado: En curso
- Área: Energía
- Programa: Plan de Recuperación Transformación y Resilencia (PRTR) - DEPORTES
El Plan de Recuperación, Transformación y Resiliencia, España Puede, es el instrumento fundamental para el desarrollo de los fondos europeos de recuperación Next Generation EU y supone el impulso más importante de la reciente historia económica de España. El Plan se centra en la primera fase de ejecución y detalla las inversiones y reformas en el periodo 2021-2023, movilizando cerca de 70.000 millones de euros de transferencias del Mecanismo de Recuperación y Resiliencia con el fin de impulsar la recuperación y lograr el máximo impacto contra-cíclico.
El Plan de Recuperación traza la hoja de ruta para la modernización de la economía española, la recuperación del crecimiento económico y la creación de empleo, tras la crisis del COVID-19, así como para preparar al país para afrontar los retos del futuro.
Inversión
- Total: 521.575,78
- Subvencionada: 475.480,52
Descripción del Proyecto
Sustitución sistema de iluminación e implantación de sistema domótico KNX:
En la presente actuación de ahorro energético se han sustituido de las lámparas/luminarias existentes de bajo rendimiento energético (no LED) por otras de mayor eficiencia energética (LED).
Así mismo, y en sintonía con las actuaciones en materia de eficiencia energética, se ha instalado un sistema domótico con capacidad de control de los sistemas de iluminación (encendido, apagado y regulación de la intensidad luminancia), a través de un Sistema domótico KNX que incorpora un sistema DALI, necesario para este objetivo.
El sistema instalado se basa en un sistema domótico KNX, que permite manejar de manera automática y programada diferentes estancias del edificio. En este caso, y junto con la tecnología DALI, permite controlar la iluminación de las estancias del edificio, a partir de la presencia de personas.
La instalación de iluminación está formada por la sustitución de los siguientes tipos de luminarias:
- Pantallas con dos tubos 150 cm fluorescentes T8 de 58W.
- Downlight de dos lámparas fluorescentes compactas de 23 W.
- Focos de descarga de halogenuro metálico de 1000W.
- Focos de descarga de halogenuro metálico de 400W.
- Plafones opaco blanco de 30W.
- Lámparas con bombilla incandescente E27
Las luminarias para sustituir las existentes se proponen a partir de estudios de iluminación realizados para el caso de la pista principal, pista auxiliar, piscina, estancias interiores y graderíos.
Instalación de sistemas de recuperación de calor en sistemas de ACS:
El objetivo es la instalación de dos recuperadores de calor en la salida de humos de las calderas de gas actualmente instaladas en el sótano del edificio.
La instalación de un recuperador de energía de humos se presenta como una solución energética como medida de aumento de la eficiencia energética en calderas de gas, al transferir la energía de los humos de escape de la caldera a un circuito secundario. En concreto, este circuito puede ser el mismo que trata la caldera, asimilando así la estructura de la caldera de condensación, o bien a otros circuitos o fluidos destinados a procesos.
La salida de humos de las calderas se ha canalizado a través de sendas chimeneas modulares construidas en acero inoxidable y aislamiento de lana de roca, dotadas de sondas de temperatura y pirostatos de seguridad para evitar que se alcancen temperaturas demasiado elevadas en los humos.
Se han instalado dos recuperadores de calor en la salida de humos de las calderas de gas para incrementar la temperatura del agua de entrada a la caldera, aprovechando el calor contenido en los gases de escape e incrementando el rendimiento del sistema.
Se instala en la salida de humos de cada una de las calderas un recuperador de calor por el que circulará el agua procedente del acumulador de ACS (depósito de 2.000 litros) y del sistema de calentamiento del vaso de la piscina.
Instalación sistema fotovoltaico de autoconsumo:
Se han instalado 46 paneles solares fotovoltaicos de 710 Wp cada uno con una desviación de 22 grados con respecto al sur. Estos paneles se han instalado sobre una pergola metálica diseñada para tal fin con una inclinación de 25 grados. Esta estructura está anclada a la estructura de hormigón armado del Palacio de los Deportes mediante taco químico.
El inversor de 30 kW y la aparamenta de la instalación se ubican en la sala donde se aloja el subcuadro PB01 que dá alimentación al alumbrado de la pista principal viga oeste. Este subcuadro tiene capacidad de gestionar la potencia a instalar. El equipo de medida se instalará en la sala donde se ubica el cuadro general del edificio.
Mejora de la accesibilidad:
Instalación de barandillas accesibles en rampas, escaleras y gradas, así como la modificación de aquellas escaleras que presentan huecos superiores a 10 centímetros, eliminando riesgos de caída a través de ellos, especialmente de niños pequeños.
Continuidad del itinerario peatonal accesible dentro del edificio mediante la incorporación de soluciones complementarias de orientación inclusiva. Por un lado, se instala señalización física adaptada, con carteles en braille y altorrelieve, pictogramas y elementos visuales de alto contraste, que facilitan la comprensión del entorno a personas con discapacidad visual. Estas señales incluyen también planos de evacuación en PVC con braille y la aplicación de pintura plástica lisa en zonas clave, pensadas para mejorar la legibilidad y accesibilidad visual de los espacios.
Sistema de señalización digital basado en tecnología NAVILENS, que permite a los usuarios recibir información personalizada a través de sus dispositivos móviles. Este sistema es especialmente útil para personas con discapacidad sensorial o problemas cognitivos, ya que ofrece orientación sonora, visual y textual de forma interactiva, permitiendo localizar y acceder de forma autónoma a diferentes espacios del recinto.
Las actuaciones transforman el Palacio de los Deportes en un espacio más accesible, inclusivo y moderno, preparado para responder a las necesidades de toda la ciudadanía y consolidarse como un referente de infraestructura deportiva universal en el entorno urbano de Cartagena.
Objetivos del Proyecto
Ahorro de energía
Mejora de la accesibilidad
Acciones del Proyecto
Sustitución sistema de iluminación e implantación de sistema domótico KNX:
Instalación de sistemas de recuperación de calor en sistemas de ACS.
Instalación sistema fotovoltaico de autoconsumo
Mejora de la accesibilidad
